Hygrotermálne simulácie
fragmentov stavebných konštrukcií a detailov
Pod pojmom hygrotermálnej simulácie si možno predstaviť simulácie správania sa stavebnej konštrukcie za podmienok podrobných klimatických veličín.
Vlastnosti materiálu obsahujú detailné materiálové parametre závislé od vlhkosti a teploty v materiáli, zasolenosti a pod.
Výpočet zohľadňuje dynamické (nestacionárne) šírenie tepla, vodnej pary, kvapalnej vody, vzduchu, solí, vplyv absorpcie solárneho žiarenia, vetrom hnaný dážď, extraterestriálne žiarenie a pod.
Výsledkom sú hodinové chody dôležitých klimatických veličín (teplota, relatívna vlhkosť, obsah vlhkosti) v konkrétnom bode geometrie.

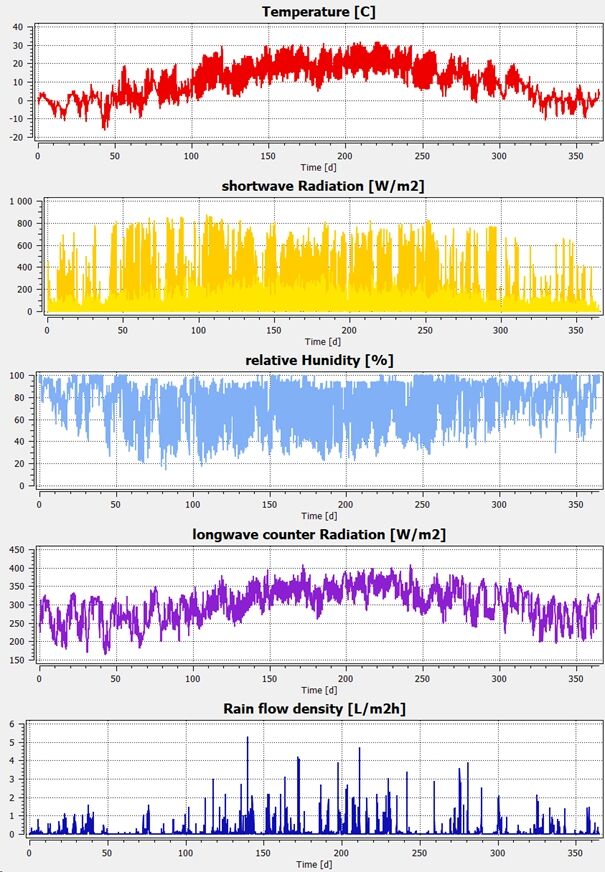

Klimatické podmienky

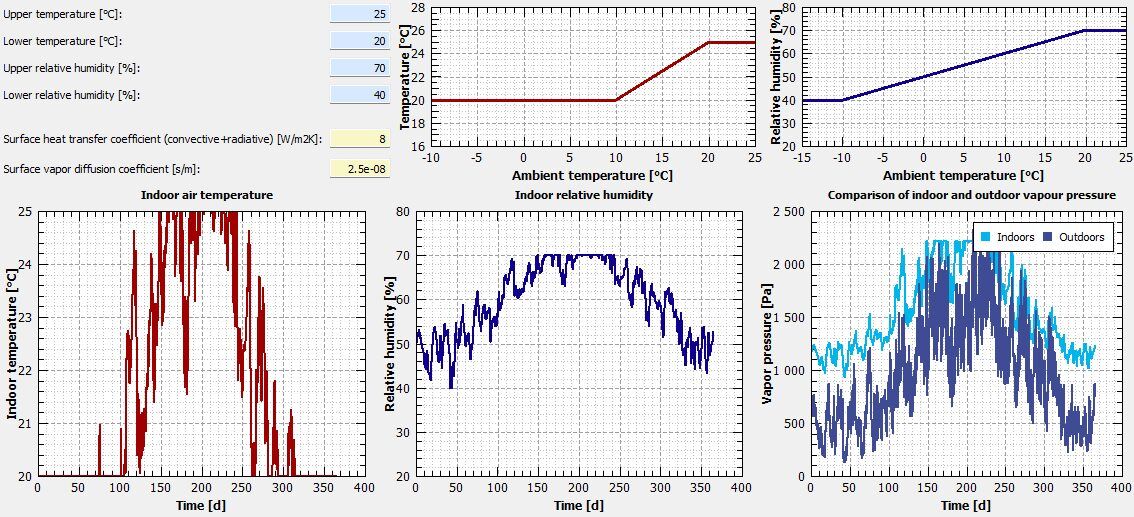

V závislosti od produkcie vodnej pary možno stanoviť okrajové podmienky pre interiér. Hodinový chod teploty a relatívnej vlhkosti vzduchu v interiéri pritom berie do úvahy parametre privádzaného vzduchu z exteriéru.
Zaužívaný výpočet (Glaserova metóda) slúžiaci na preukázanie plnenia požiadaviek technických noriem slúži presne tomu konkrétnemu účelu. Výpočtovo sa však jedná o ustálený stav ktorý reálne nastáva len v priestoroch s konštantnými klimatickými podmienkami, napr. chladiarne, mraziarne a pod. Výpočet transportu vlhkosti sa navyše sústreďuje len na difúziu vodnej pary, nijak nerieši vznik kondenzátu a čo sa s nim v rámci konštrukcie deje...

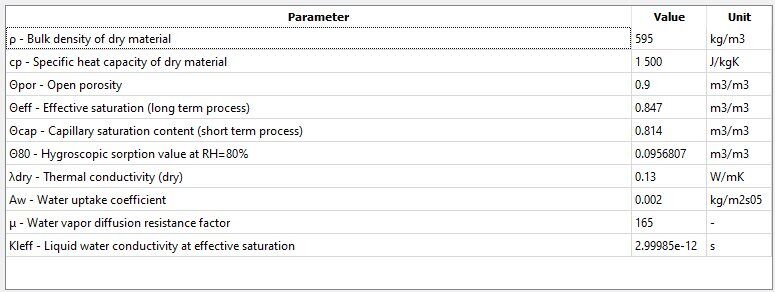

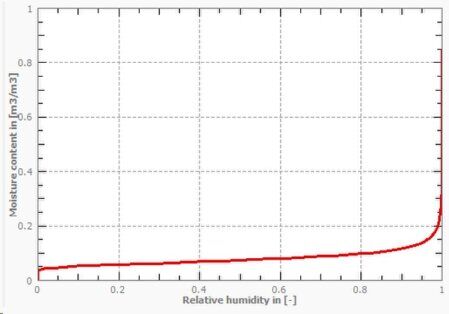

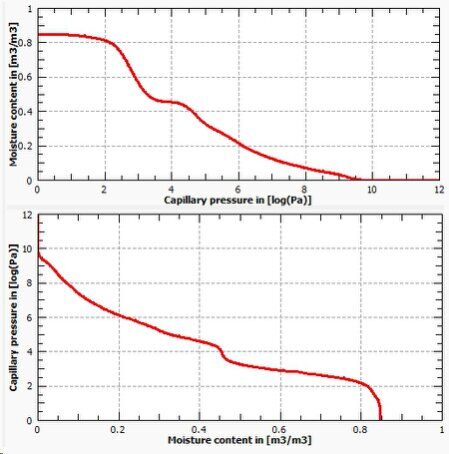

Naopak, vyspelé simulačné nástroje umožňujú predikovať správanie sa stavebných detailov pri pôsobení reálnych dynamických klimatických podmienok. Do úvahy sa pritom berú podrobné materiálové parametre, vzájomne na sebe závislé. Pre ilustráciu ukážka materiálových parametrov OSB dosky, zdroj údajov Delphin 6.1

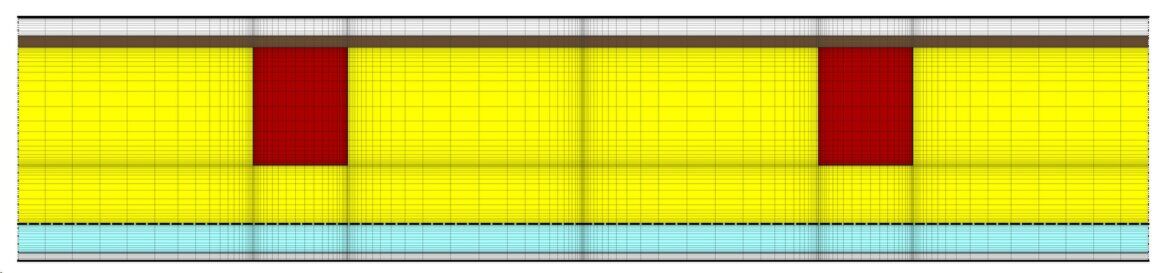

Geometria modelu s členením na výpočtové oblasti
Pre ilustráciu je uvedený výpočet správania sa problematickej strešnej konštrukcie s parotesnou vrstvou bez nosného podkladu, aplikovanou nad podhľadom. Jednoplášťová strecha bez odvetrávania.
Strecha pozostáva smerom z interiérovej strany zo sadrokartónu, roštu, parozábrany, minerálnej vlny celkovej hr.240mm, OSB dosky, spádový EPS, geotextílie, hydroizolácie.
Vzhľadom na spôsob zabudovania parotesnej vrstvy do strešného plášťa je v strede uvažované poškodenie parotesnej vrstvy prerušením so šírkou 1mm (napr. spoje parozábrany, perforácia roštom, inštalácia svietidiel a pod.)
Ilustrácia výstupu simulácie pre 5 cyklicky opakujúcich sa rokov.

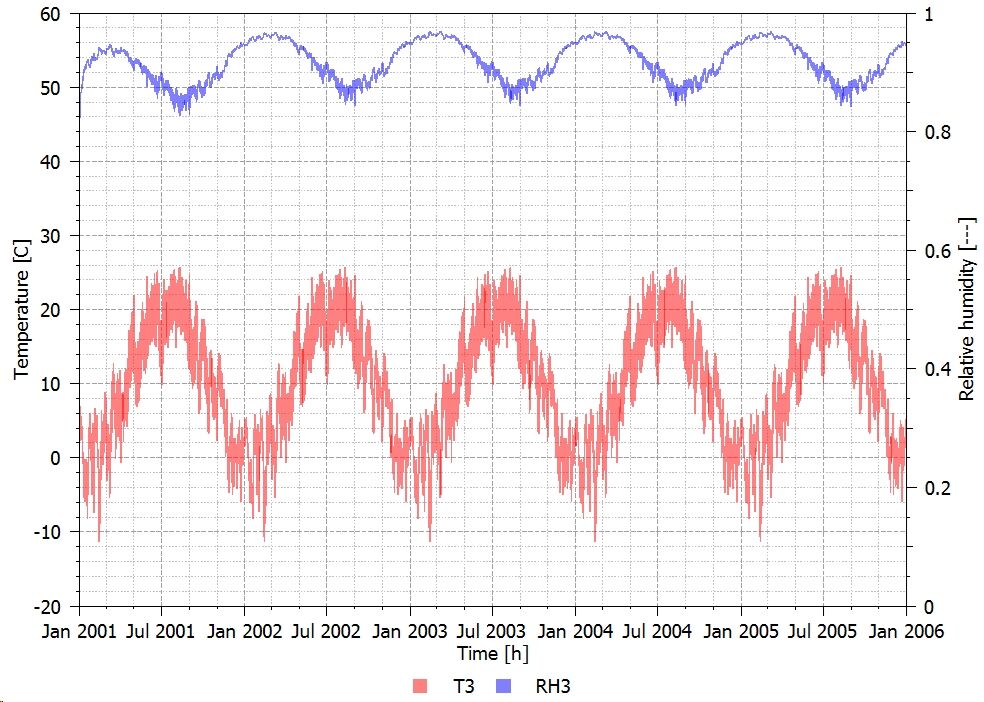

Teplota a relatívna vlhkosť pod OSB doskou, v strede poľa.
Na základe výsledkov hygrotermálnej simulácie možno predikovať potenciálne problémy, napr. rast plesní.

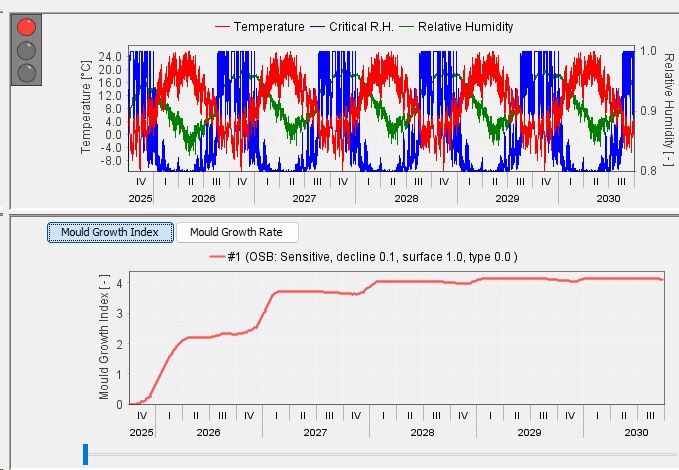

Pre ilustráciu vyhodnotenie podľa štandardu VTT.
V nasledovnej tabuľke je zobrazená škála hodnotenia.
| Index | Popis rastu plesní |
| 1 | Žiaden rast |
| 2 | Malé množstvo plesní na povrchu (mikroskopické), počiatočné fázy lokálneho rastu |
3 | Vizuálne nálezy rastu plesní na povrchu, < 10 % pokrytie, alebo < 50 % pokrytie plesňami (mikroskop) |
| 4 | Vizuálne nálezy rastu plesní na povrchu, 10 až 50 % pokrytie, alebo > 50 % pokrytie plesňami (mikroskop) |
| 5 | Veľa rastu plesní, > 50 % vizuálne pokrytie |
| 6 | Ťažký rast plesní, pokrytie približne 100 % |

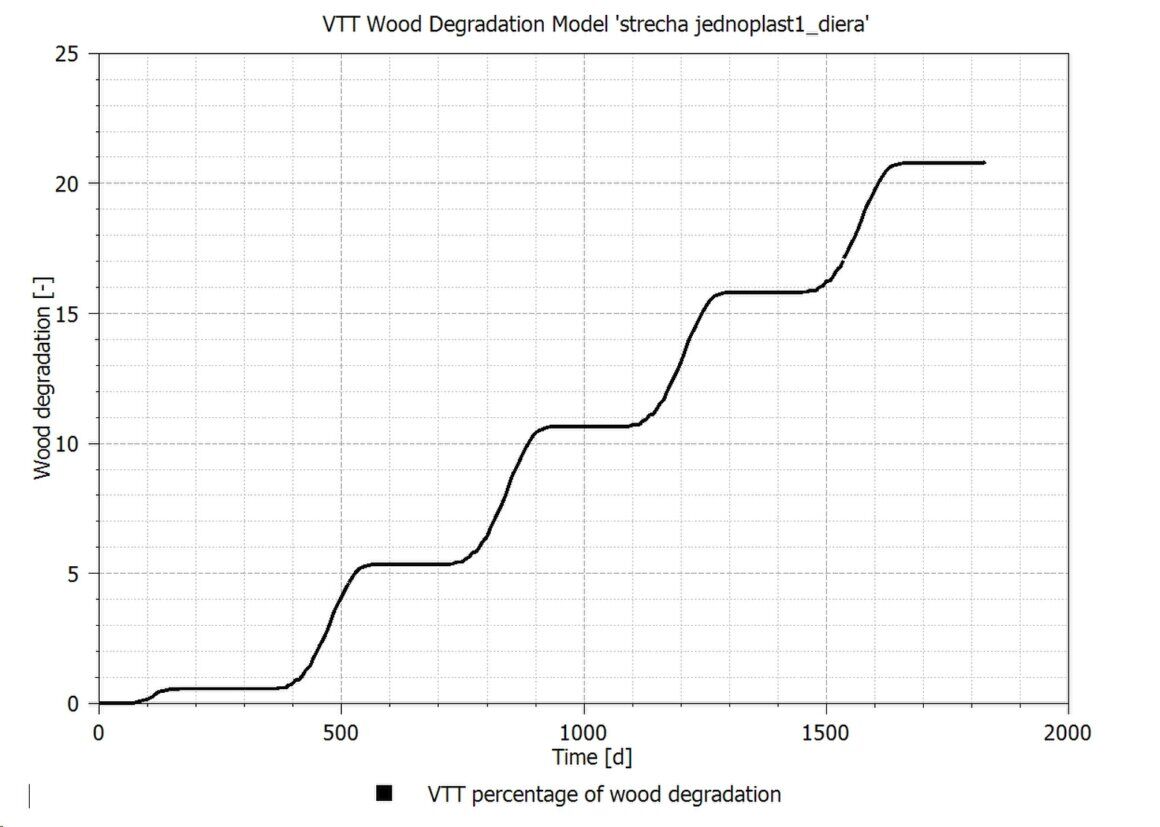

Vyhodnotenie degradácie dreva vplyvom drevokazných húb.
