CFD simulácie budov
Vetrové štúdie

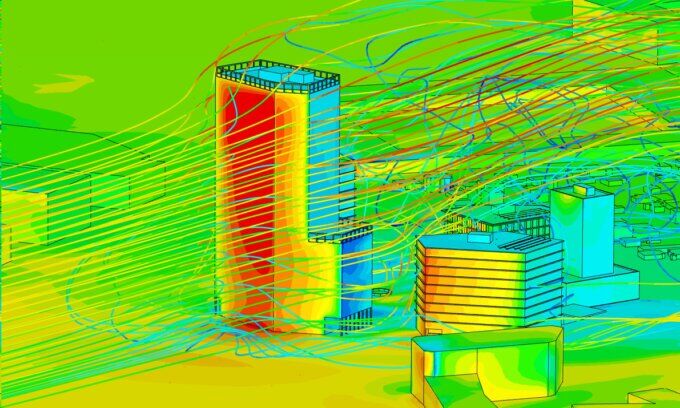

Stanovenie tlaku vetra na povrchoch stavebných konštrukcií
Výpočet zohľadňuje okrem vlastných konštrukcií objektu aj vplyv okolitej zástavby.
Okrajové podmienky výpočtu sa stanovujú podľa STN EN 1991-1-4 a STN EN 1991-1-4/NA.
Výpočet sa spracúva v rozsahu azimutu 0° až 360°, krokovanie po 22,5°, v prípade potreby hustejšie.

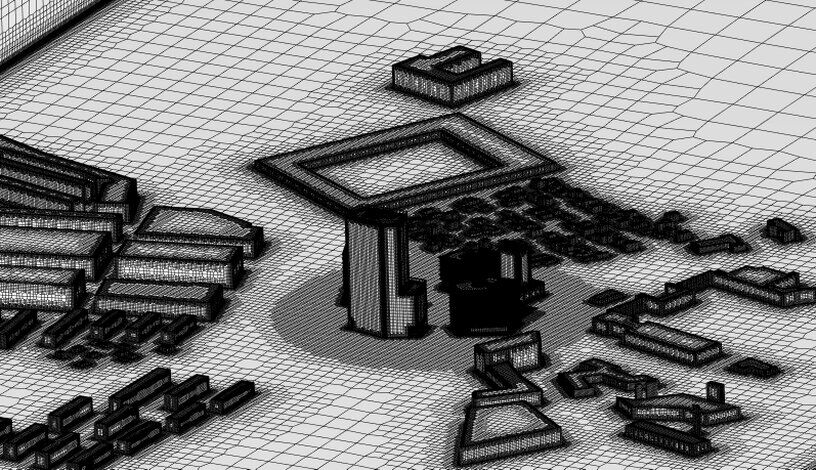

Ukážka výpočtového modelu

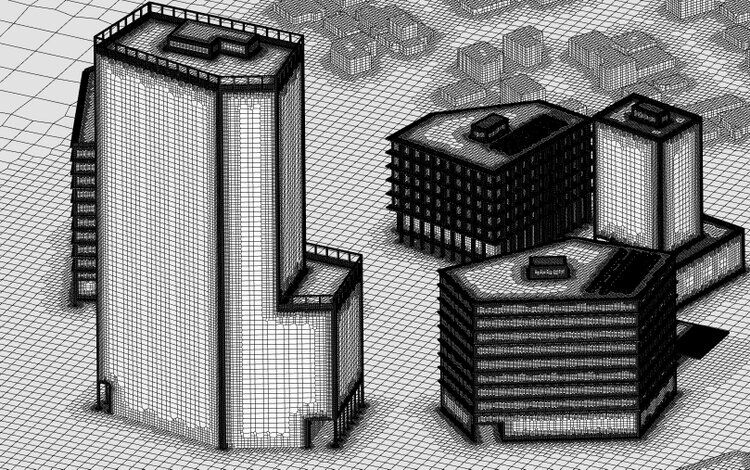

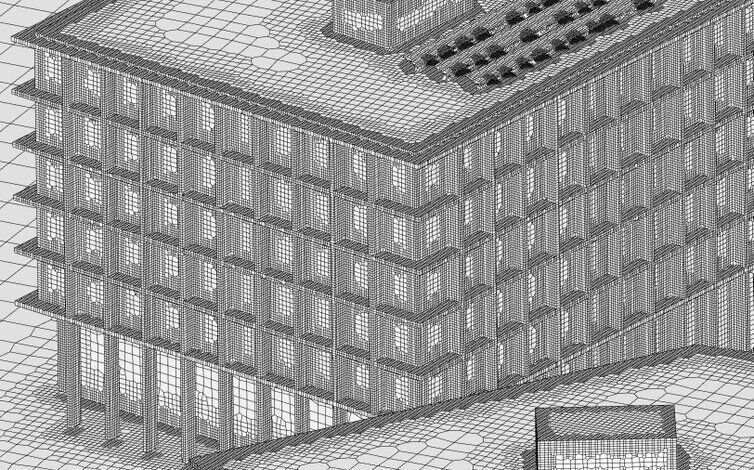

Výpočtová oblasť sa musí rozdeliť na sústavu elementov. Pri vetrovej štúdii je spravidla generovaných 30 až 50 miliónov elementov so zhustením v atmosférickej medznej vrstve a v blízkosti povrchov. Na výpočet takého množstva rovníc je využívaný cloudový výpočet, k dispozícii máme výpočtovú kapacitu až 96 jadrového stroja. V prípade nestacionárnych výpočtov prebieha analýza na vysoko výkonných jadrách grafických kariet.

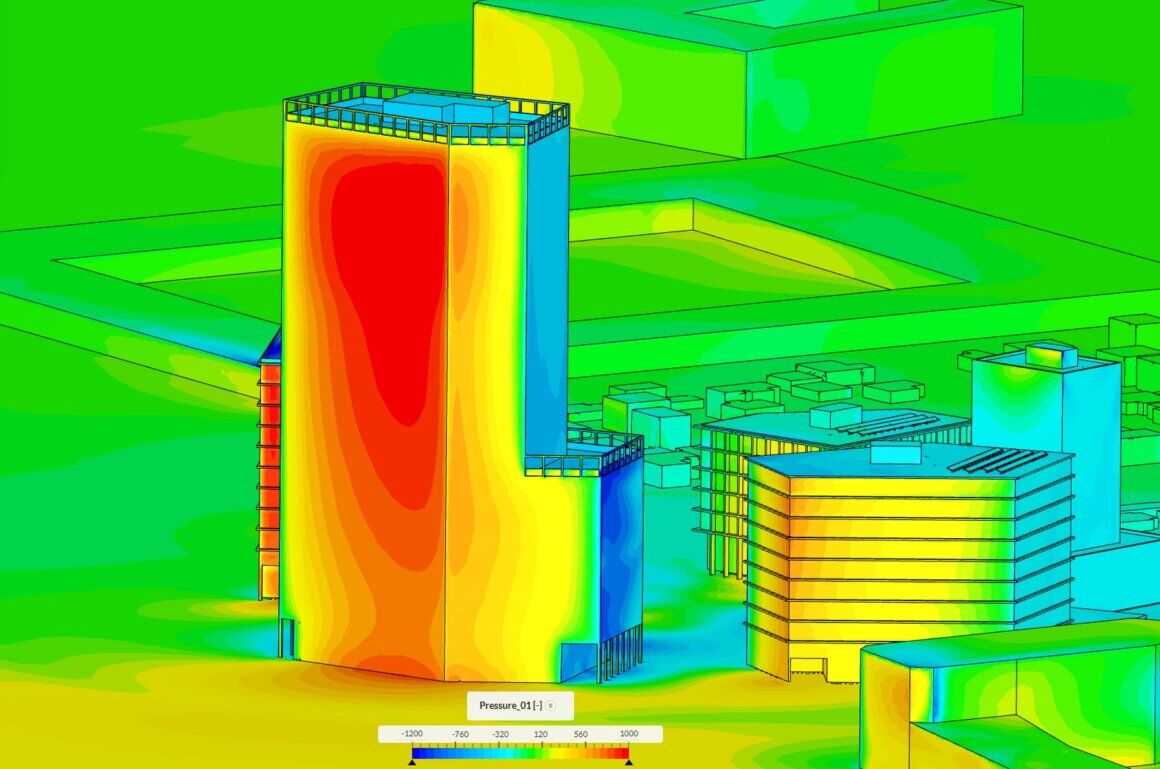

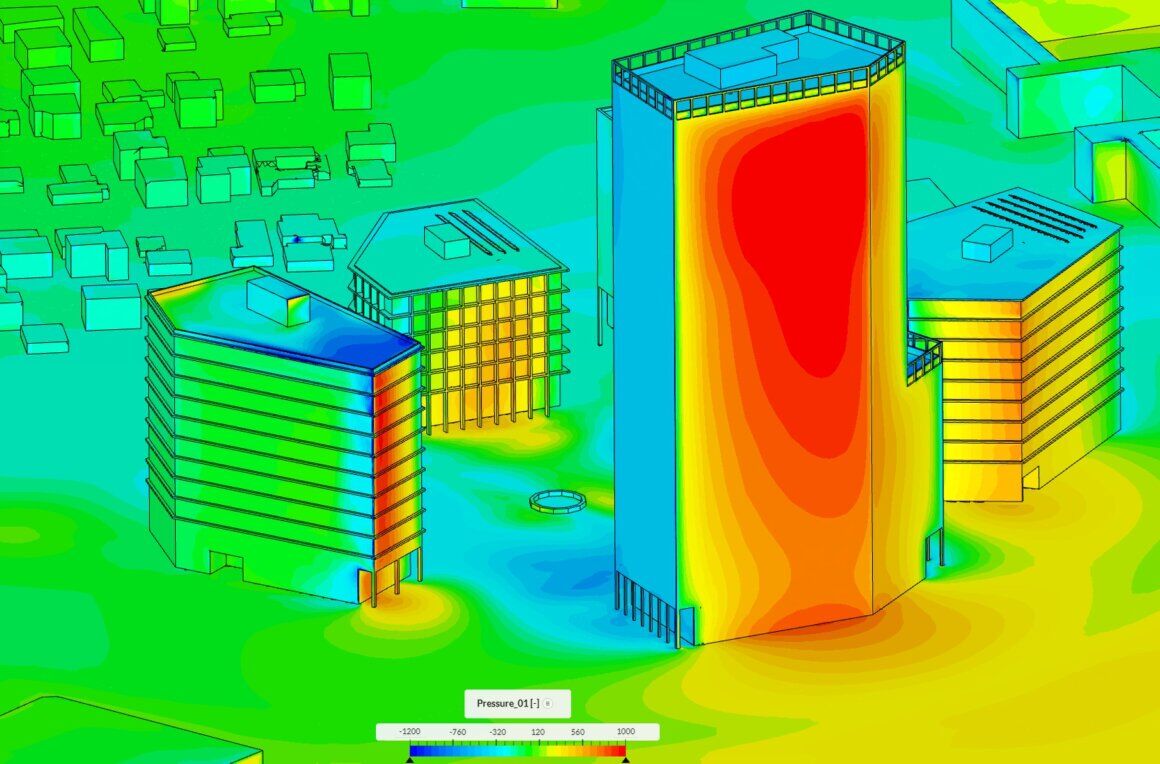

Ukážka vizualizácie tlaku na povrchoch stavebných konštrukcií.

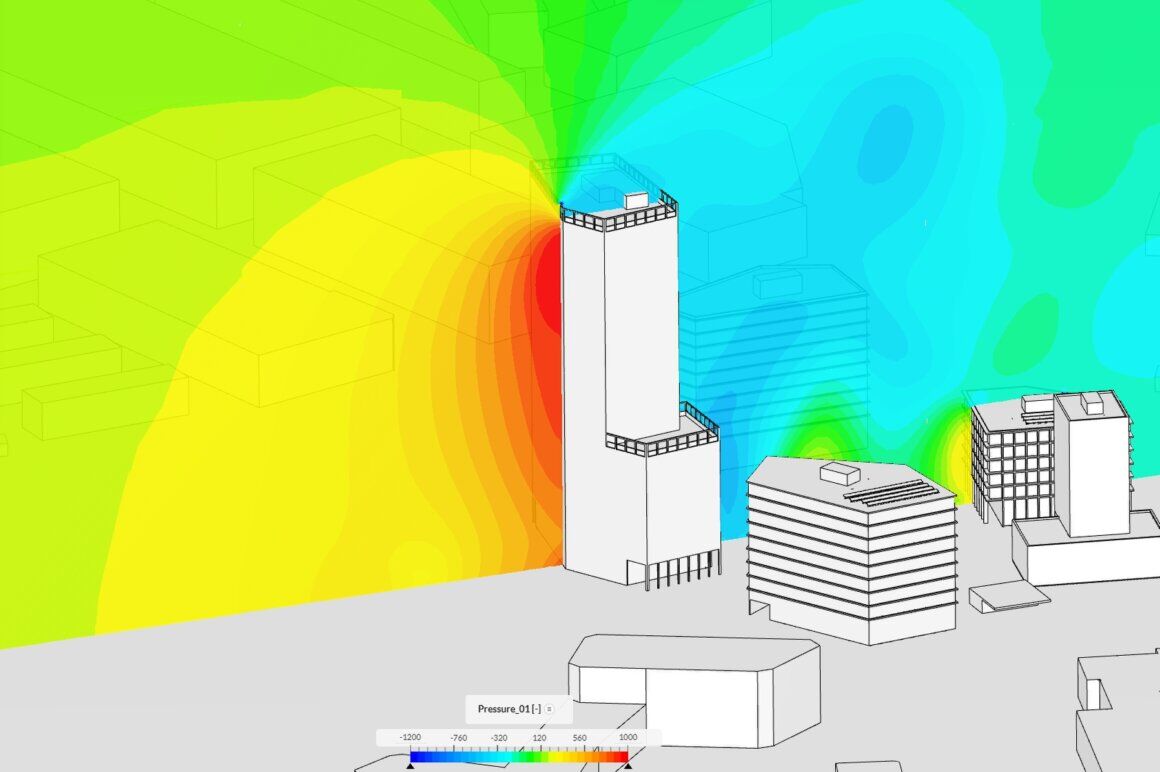

Ukážka tlaku vo vzduchu
